اینورتر (Inverter) دستگاهی است که برق مستقیم (DC) باتری را به برق متناوب (AC) تبدیل میکند تا بتوان لوازمی را که با برق شهر کار میکنند، در خودرو، سفر، کمپ یا هنگام قطعی برق به کار گرفت. اما همهی انواع اینورتر برق یکسانی تحویل نمیدهند. مهمترین تفاوت آنها در شکل موج خروجی است؛ ویژگیای که مستقیماً روی عملکرد، صدا، دما و عمر وسایل متصل اثر میگذارد.
در این مطلب، سه نوع اصلی اینورتر از نظر شکل موج را بررسی میکنیم و سپس به مفهوم مهم اعوجاج هارمونیکی (THD) و آثار آن میپردازیم.
برق شهر چه شکلی دارد؟
برق شبکهی سراسری بهصورت یک موج سینوسی نرم و پیوسته است. در ایران ولتاژ مؤثر (RMS) این موج 220 ولت و فرکانس آن 50 هرتز است؛ یعنی ولتاژ در هر ثانیه 50 بار بهآرامی از صفر به حداکثر مثبت (حدود 311 ولت)، دوباره به صفر، سپس به حداکثر منفی و در نهایت به صفر بازمیگردد.
تمام لوازم برقی برای کار با همین شکل موج طراحی شدهاند. بنابراین هرچه خروجی اینورتر به این منحنی نزدیکتر باشد، وسیله در شرایط طبیعیتری کار میکند.

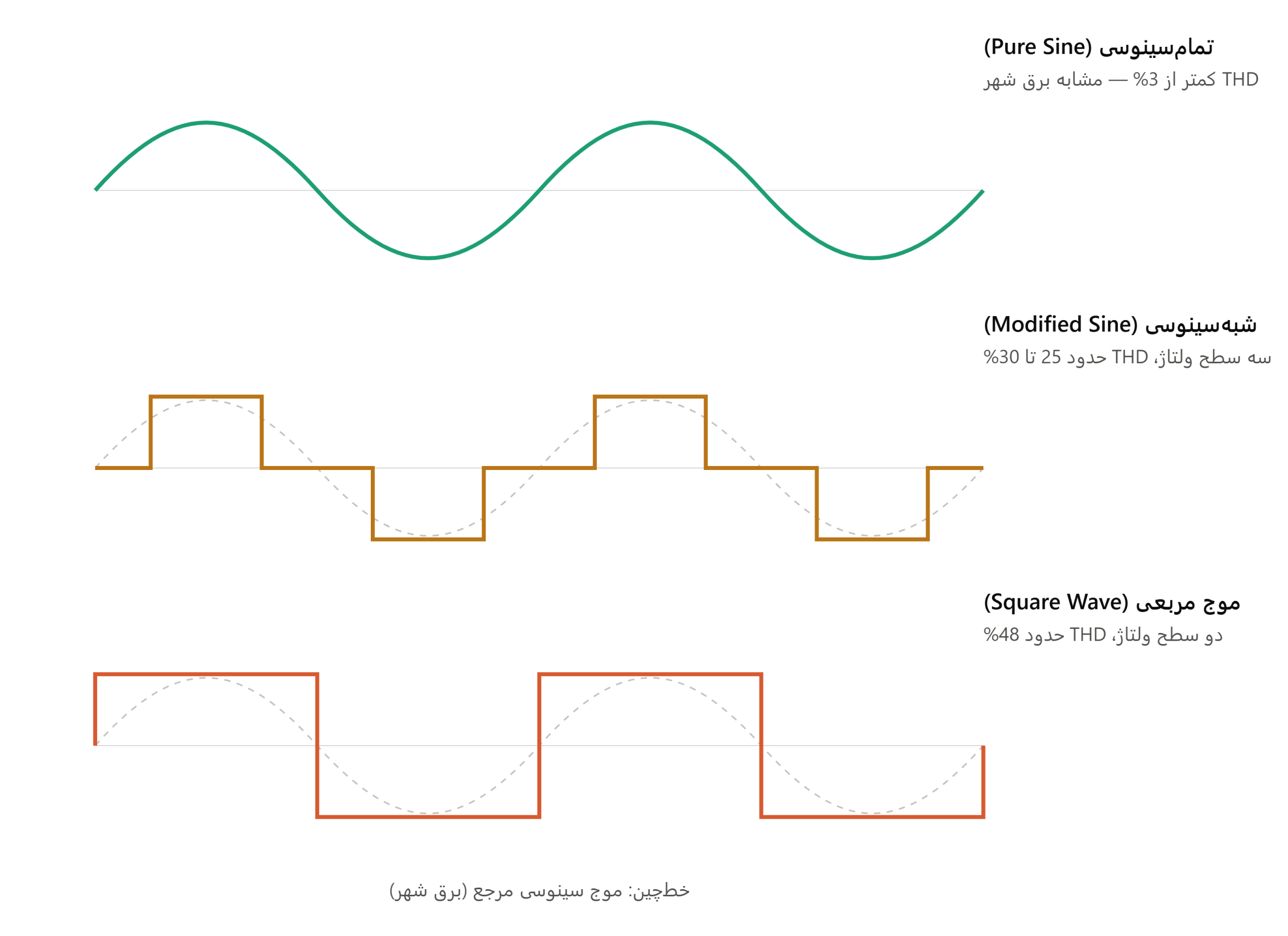

سه نوع اصلی اینورتر از نظر شکل موج
۱. اینورتر موج مربعی (Square Wave)
سادهترین و قدیمیترین نوع اینورتر است. ولتاژ خروجی آن فقط دو حالت دارد: مثبت و منفی. در هر نیمسیکل، ولتاژ بهصورت ناگهانی و بدون مکث از یک قطب به قطب دیگر جهش میکند.
مزایا: مدار بسیار ساده، ارزانترین قیمت.
معایب: بیشترین فاصله با برق شهر، اعوجاج هارمونیکی بسیار بالا (حدود 48%)، گرما و صدای شدید در موتورها و ترانسفورماتورها، و ناسازگاری با بسیاری از لوازم الکترونیکی. به همین دلایل، این نوع امروزه تقریباً از بازار کنار رفته است.
۲. اینورتر شبهسینوسی (Modified Sine Wave)
این نوع در بازار ایران با نامهای «نیمهسینوسی» یا «سینوسی اصلاحشده» هم شناخته میشود و همهی این عناوین به یک فناوری اشاره دارند. در اینجا بین نیمسیکل مثبت و منفی، یک بازهی «صفر ولت» قرار داده میشود. نتیجه، موجی پلکانی با سه سطح ولتاژ است (مثبت، صفر، منفی) که شباهت بیشتری به موج سینوسی دارد.
مزایا: قیمت مناسب، ساخت نسبتاً ساده، رایجترین نوع در اینورترهای خودرویی و قابلحمل، و سازگاری قابلقبول با بسیاری از وسایل ساده.
معایب: اعوجاج هارمونیکی قابلتوجه (معمولاً حدود 25 تا 30 درصد و گاهی بیشتر)، وزوز و گرمای اضافه در موتورهای القایی، و احتمال عملکرد نامناسب یا آسیبدیدن برخی تجهیزات حساس.
۳. اینورتر تمامسینوسی (Pure Sine Wave)
این نوع با بهرهگیری از فناوری سوئیچینگ پیشرفته (PWM) و فیلتر خروجی، موجی تقریباً یکسان با برق شهر تولید میکند.
مزایا: کیفیت برق همتراز یا حتی بهتر از شبکهی شهری (THD معمولاً کمتر از 3%)، سازگاری با تمام لوازم، کارکرد بیصدا و خنک موتورها، و حفظ عمر تجهیزات.
معایب: قیمت بالاتر، و در توانهای برابر معمولاً ابعاد و وزن بیشتر.
جدول مقایسه
| معیار | موج مربعی | شبهسینوسی | تمامسینوسی |
|---|---|---|---|
| سطوح ولتاژ | 2 | 3 | منحنی پیوسته |
| اعوجاج هارمونیکی (THD) | حدود 48% | حدود 25 تا 30% | کمتر از 3% |
| کارکرد موتورها | ضعیف | متوسط، همراه وزوز و گرما | عالی |
| لوازم الکترونیکی حساس | نامناسب | ممکن است مشکلساز باشد | مناسب |
| قیمت | پایینترین | پایین تا متوسط | بالاتر |
| وضعیت بازار | تقریباً منسوخ | رایجترین | رو به گسترش |
اعوجاج هارمونیکی (THD) چیست؟
هر موج متناوبی که شکل سینوسی خالص نداشته باشد، از نظر ریاضی (طبق تحلیل فوریه) از جمع یک موج سینوسی اصلی و تعدادی موج سینوسی دیگر با فرکانسهای چند برابر تشکیل شده است.
در برق 50 هرتز، موج اصلی 50 هرتز هارمونیک اول نام دارد و موجهای 150، 250، 350 هرتز و… بهترتیب هارمونیکهای سوم، پنجم، هفتم و… هستند. این هارمونیکها همان «ناخالصیهای» موجاند.
اعوجاج هارمونیکی کل (Total Harmonic Distortion) نشان میدهد سهم مجموع این هارمونیکهای ناخواسته در مقایسه با موج اصلی چقدر است:
THD = (جذر مجموع مربعات ولتاژ هارمونیکهای دوم به بعد ÷ ولتاژ هارمونیک اول) × 100
به بیان ساده، THD پایینتر یعنی موج خالصتر و نزدیکتر به سینوسی. برای مقایسه، استانداردهایی مانند IEEE 519 سقف THD ولتاژ را در شبکههای فشار ضعیف حداکثر 8 درصد در نظر میگیرند؛ عددی که اینورترهای مربعی و شبهسینوسی بهمراتب از آن فراتر میروند.
آثار اعوجاج هارمونیکی بالا
۱. گرمای اضافه در موتورها
در موتورهای القایی (پنکه، کولر، یخچال، پمپ آب و ابزارهای برقی)، هارمونیکها گشتاور مفیدی تولید نمیکنند، اما جریان اضافه و تلفات در سیمپیچ و هسته ایجاد میکنند. حاصل آن گرمای بیشتر، کاهش راندمان و در کارکرد طولانی، کاهش عمر عایق سیمپیچ است.
۲. صدای وزوز و لرزش
هارمونیکها باعث نوسان گشتاور و لرزش مغناطیسی در موتورها و ترانسفورماتورها میشوند که به شکل صدای وزوز (Hum) شنیده میشود.
۳. فشار بر خازنها
امپدانس خازن با افزایش فرکانس کاهش مییابد. در نتیجه، هارمونیکهای فرکانس بالا جریان بیشتری از خازنها عبور میدهند. خازن راهانداز و دائمکار موتورها، خازنهای فیلتر و اصلاح ضریب توان، و همچنین قطعات حفاظتی مانند وریستورها (MOV) در محافظهای برق، ممکن است داغ شده و زودتر از کار بیفتند.
۴. اختلال در لوازم الکترونیکی
برخی تجهیزات به شکل موج حساساند؛ از جمله منابع تغذیهی دارای PFC فعال، لامپها و شارژرهای ارزان با منبع تغذیهی خازنی، دیمرها و کنترلکنندههای سرعت، و وسایلی که زمانبندی خود را از عبور موج از نقطهی صفر میگیرند (مانند برخی ساعتها و تایمرها). این وسایل ممکن است گرم شوند، نادرست کار کنند یا آسیب ببینند.
۵. نویز و تداخل
لبههای تیز موج مربعی و شبهسینوسی، نویز الکترومغناطیسی تولید میکنند که میتواند به صورت خشخش در سیستمهای صوتی، اختلال در گیرندههای رادیویی یا تصویر نویزی ظاهر شود.
۶. خطای اندازهگیری
مولتیمترهای معمولی برای موج سینوسی کالیبره شدهاند و ولتاژ اینورترهای شبهسینوسی را نادرست نشان میدهند. برای اندازهگیری صحیح، باید از مولتیمتر True RMS استفاده کرد.
چگونه نوع اینورتر را تشخیص دهیم؟
مطمئنترین راه، بررسی عبارت Output Waveform در دفترچه یا برچسب دستگاه است. تولیدکنندگان اینورترهای تمامسینوسی تقریباً همیشه عبارت Pure Sine Wave را بهعنوان مزیت اصلی روی جعبه درج میکنند؛ بنابراین نبودن این عبارت معمولاً نشانهی شبهسینوسی بودن دستگاه است. برای تأیید قطعی نیز میتوان شکل موج خروجی را با اسیلوسکوپ مشاهده کرد. قیمت بسیار پایین نسبت به توان اعلامشده هم نشانهی دیگری است که باید به آن توجه کرد.
کدام اینورتر برای کدام مصرف؟
| نوع مصرف | شبهسینوسی | تمامسینوسی |
|---|---|---|
| لامپ رشتهای، هیتر و المنت | مناسب | مناسب |
| شارژر لپتاپ و موبایل | معمولاً مناسب | مناسب |
| پنکه و ابزار برقی (استفادهی کوتاه) | قابلقبول، همراه وزوز | مناسب |
| یخچال، کولر و پمپ (کارکرد طولانی) | توصیه نمیشود | مناسب |
| تجهیزات صوتی و تصویری | احتمال نویز | مناسب |
| تجهیزات پزشکی و آزمایشگاهی | نامناسب | ضروری |
| منابع تغذیهی دارای PFC فعال، سرور و UPS | ممکن است مشکلساز باشد | مناسب |
جمعبندی
انتخاب اینورتر فقط به توان آن محدود نمیشود. شکل موج خروجی و میزان اعوجاج هارمونیکی، تعیین میکنند که وسایل شما در چه شرایطی کار کنند و چه مدت دوام بیاورند. اینورتر شبهسینوسی برای مصارف ساده و کوتاهمدت، انتخابی اقتصادی است؛ اما اگر قرار است موتورها، تجهیزات حساس یا وسایل گرانقیمت را برای مدت طولانی تغذیه کنید، هزینهی بیشتر برای اینورتر تمامسینوسی، سرمایهگذاری روی سلامت و عمر تجهیزاتتان است.
پرسشهای متداول
آیا اینورتر نیمهسینوسی با شبهسینوسی تفاوت دارد؟
خیر. هر دو عنوان، ترجمهی رایج Modified Sine Wave هستند و به یک فناوری اشاره دارند. «شبهسینوسی» معادل دقیقتری است.
آیا اینورتر شبهسینوسی به وسایل برقی آسیب میزند؟
به نوع وسیله و مدت استفاده بستگی دارد. وسایل ساده مانند المنتها و بیشتر شارژرها مشکلی ندارند، اما موتورها در کارکرد طولانی گرمتر میشوند و برخی تجهیزات حساس ممکن است آسیب ببینند.
آیا میتوان یخچال را با اینورتر شبهسینوسی روشن کرد؟
ممکن است روشن شود، اما توصیه نمیشود. کمپرسور یخچال یک موتور القایی با کارکرد طولانی است و گرمای ناشی از هارمونیکها عمر آن را کاهش میدهد. علاوه بر این، جریان راهاندازی بالای کمپرسور نیاز به اینورتری با توان لحظهای کافی دارد.
THD مناسب برای یک اینورتر چقدر است؟
برای تغذیهی همهی لوازم، از جمله تجهیزات حساس، THD کمتر از 3 درصد مطلوب است. این عدد معمولاً فقط در اینورترهای تمامسینوسی دیده میشود.
چرا مولتیمتر، ولتاژ اینورتر را اشتباه نشان میدهد؟
مولتیمترهای معمولی برای موج سینوسی کالیبره شدهاند. در موج شبهسینوسی یا مربعی، عدد نمایش دادهشده خطا دارد. برای اندازهگیری درست، از مولتیمتر True RMS استفاده کنید.
آیا شارژ لپتاپ با اینورتر شبهسینوسی مشکلی دارد؟
در بیشتر موارد خیر؛ آداپتور بسیاری از لپتاپها با این نوع موج کار میکند. با این حال، ممکن است آداپتور گرمتر شود یا صدای ریز تولید کند. برای استفادهی مداوم یا آداپتورهای دارای PFC فعال، اینورتر تمامسینوسی انتخاب مطمئنتری است.
چرا اینورتر تمامسینوسی گرانتر است؟
تولید موج سینوسی خالص به مدار سوئیچینگ پیشرفتهتر، کنترلکنندهی دقیقتر و فیلتر خروجی نیاز دارد که هزینهی ساخت را افزایش میدهد.
چطور بفهمم اینورترم تمامسینوسی است یا نه؟
عبارت Output Waveform را در برچسب یا دفترچه بررسی کنید. اگر عبارت Pure Sine Wave درج نشده باشد، به احتمال زیاد دستگاه شبهسینوسی است. روش قطعی، مشاهدهی شکل موج با اسیلوسکوپ است.
